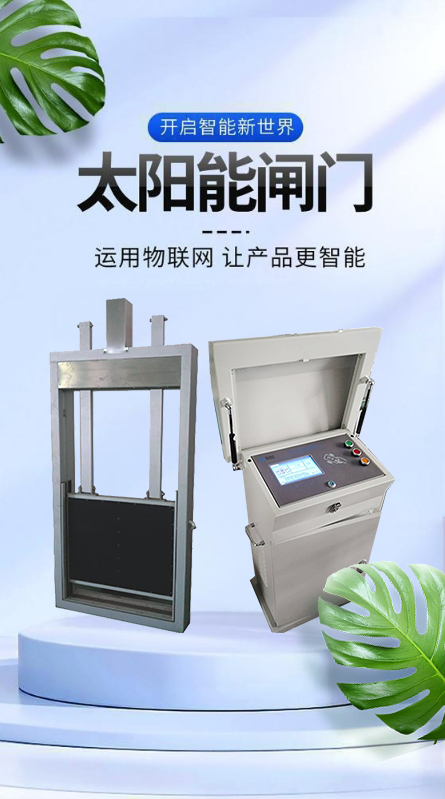

太陽能閘控丨產品概述

太陽能閘控是高度集成的新一代智能閘門控制裝置，用于實現對水電站，水庫，灌溉現場的閘門，水位，流量，視頻的信息收集，控制，并集中送往當?shù)睾笈_(tái)或者遠方監控后臺系統，實現當?shù)鼗蛘哌h(yuǎn)程控制。

產品參數

CPU:工業級32位通信處理器

電源芯片:高效率DC-DC電源穩壓芯片

無線模塊:

低功耗遠距離自組網LoRa模塊

7模11頻三網通4G模塊

數據存儲Flash:64MB（可定制）

串口:2個RS232和2個RS485接口，內置15KVESD保護，

串口參數如下：

數據位：5、6、7、8

位停止位：1、1.5、2位

校驗：無校驗、偶校驗、奇校驗、SPACE及MARK校驗

串口速率：110~230400bps

指示燈:具有系統“系統”/“網絡”/“負載”/“狀態”指示燈

天線接口:標準SMA陰頭天線接口，特性阻抗50歐

SIM/UIM卡

接口:標準的插卡式用戶卡接口，支持1.8V/3V，SIM/UIM卡，

內置15KVESD保護

電源接口:工業級端子接口，內置電源反相保護和過流/過壓保護

電源開關:標準船形開關

喚醒按鈕:通用輕觸式開關

接地端子:M4螺絲接地保護端子

應用接口:

1個翻斗式雨量計接口

4路模擬量輸入接口（16位AD、支持4-20mA電流信號輸入，可選0-5V電壓信號輸入）

4路開關量輸入接口

2路繼電器輸出接口

最大切換電壓：30VDC

最大切換電流：1A

最大切換功率：30W

2路受控輸出電源（輸出電壓值與設備供電電壓相同，單路額定輸出電流1A，5路額定輸出電流總和2A，內置過流保護）

主要功能

閘門升降

支持圖片抓拍功能

支持北斗通信功能

支持GNSS定位功能

支持USB程序升級

支持彩屏顯示及操控

支持LoRa自組網

支持本地人工置數功能

閘門故障報警

支持故障保護機制

閘控系統遠程控制

定時采集閘位、水位、流量和其它數據

定時上報閘位、水位、流量和其它數據

遠程查詢當前閘位、水位、水量和其它數據

支持電池電壓上報功能
