翻斗式雨量傳感器適用于氣象臺（站）、水文站、農林、國防、高速公路、鐵路等有關部門用來測量液體降水量、降水強度、降水起迄時間。本傳感器符合下列規范及標準要求；SL61-2003水文自動測報系統規范；GB11831-2002水文測報裝置遙測雨量計；GB11832-2002翻斗式雨量計。

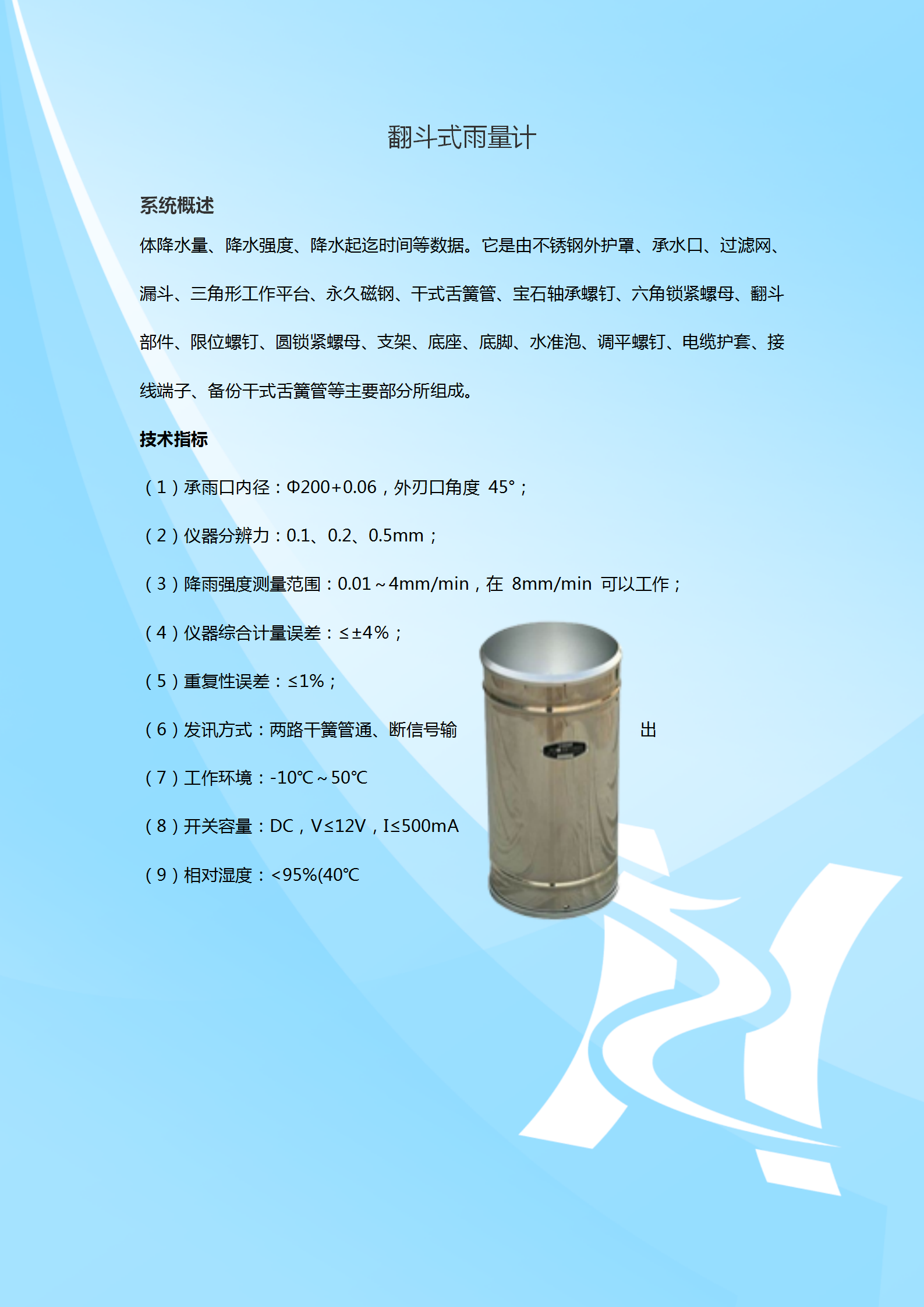

一、 主要技術指標

（1）承水口徑：Ф200+0.6mm  外刃口角度45°

（2）測量降水強度：≤4mm/min在8mm/min可以工作

（3）分辨力：0.2、0.5、1.0mm（6.28、15.7、31.4ml）

（4）誤差：±3%（室內靜態測試，雨強為2mm/min）

（5）輸出信號：

①分辨力為0.2mm時，輸出信號為單干式舌簧管通斷。

②分辨力為0.5、1.0mm時輸出信號為單、雙干式舌簧管通斷。 由客戶選定，廠家推薦用單干式舌簧管通斷。

（6）工作溫度：0～50℃

（7）貯存溫度：－10℃～50℃

（8）開關容量：DC，V≤12V，I≤500mA

（9）平均無故障工作時間：≥50000小時

（10）儀器體積：直徑×高為  ZX.YDJ 型ф265×390mm/ ZX.YDJ（B） 型ф265×450mm

（11）儀器凈重：3kg

二、結構原理

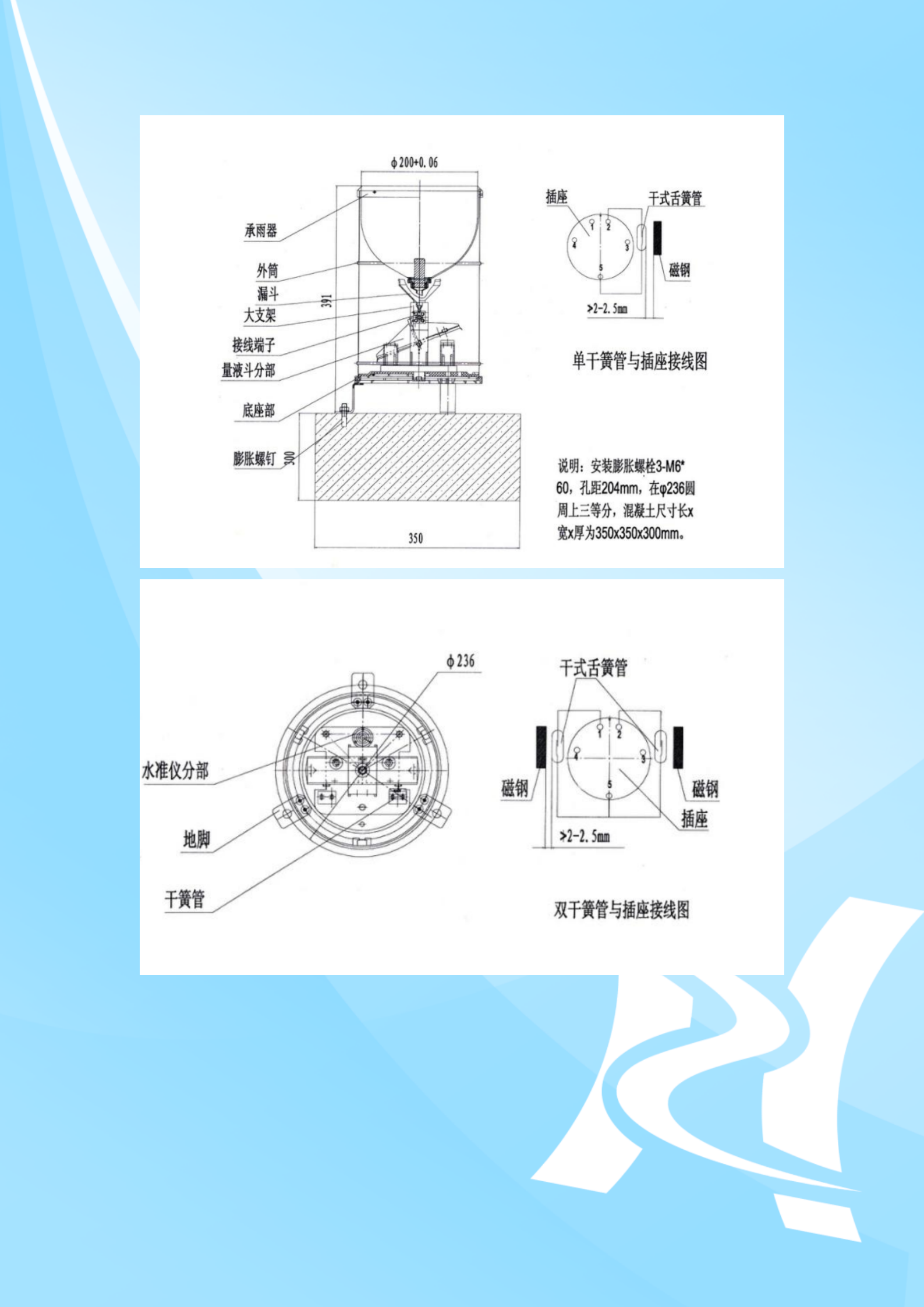

本傳感器結構原理（見后頁圖）簡介如下：

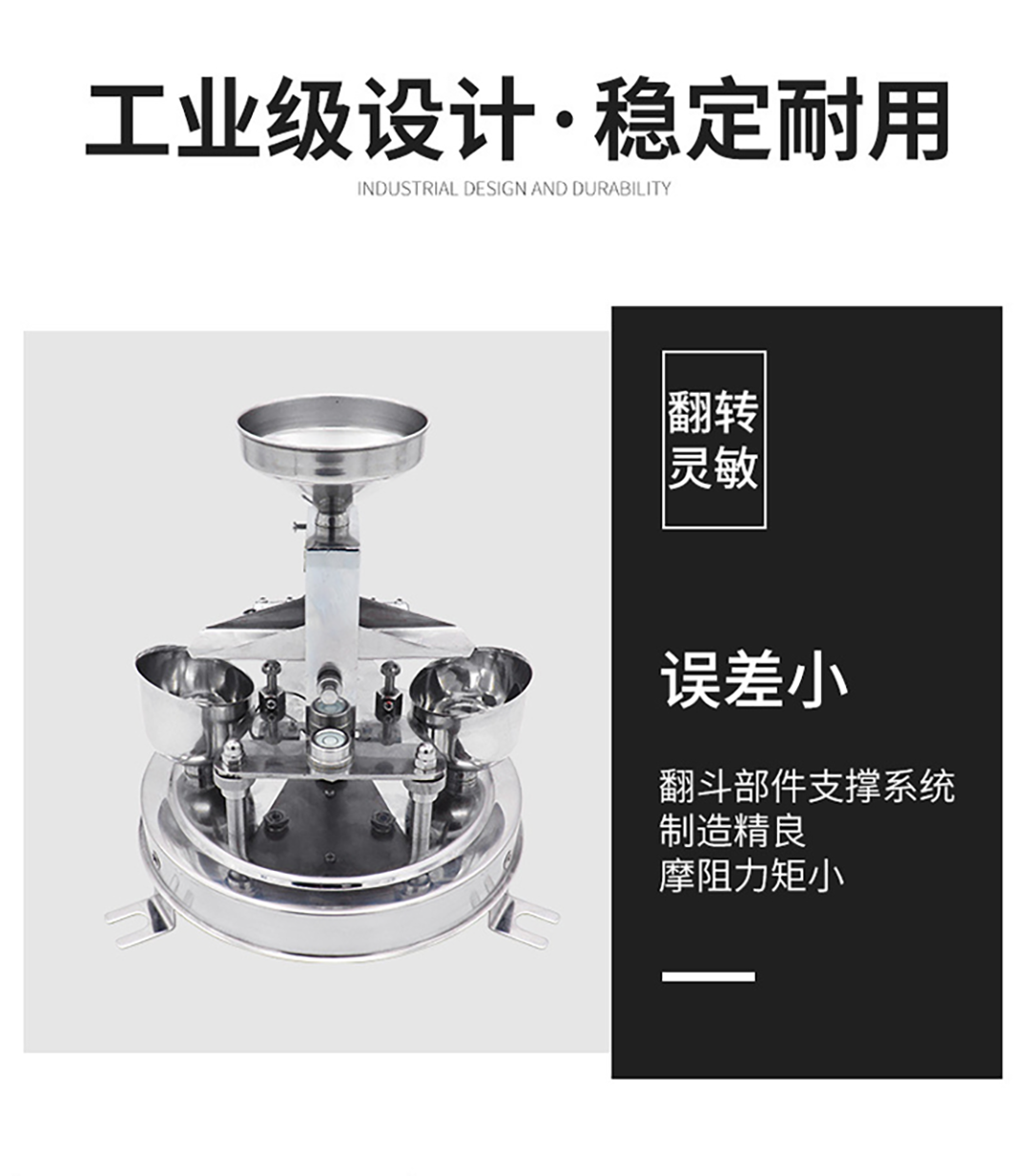

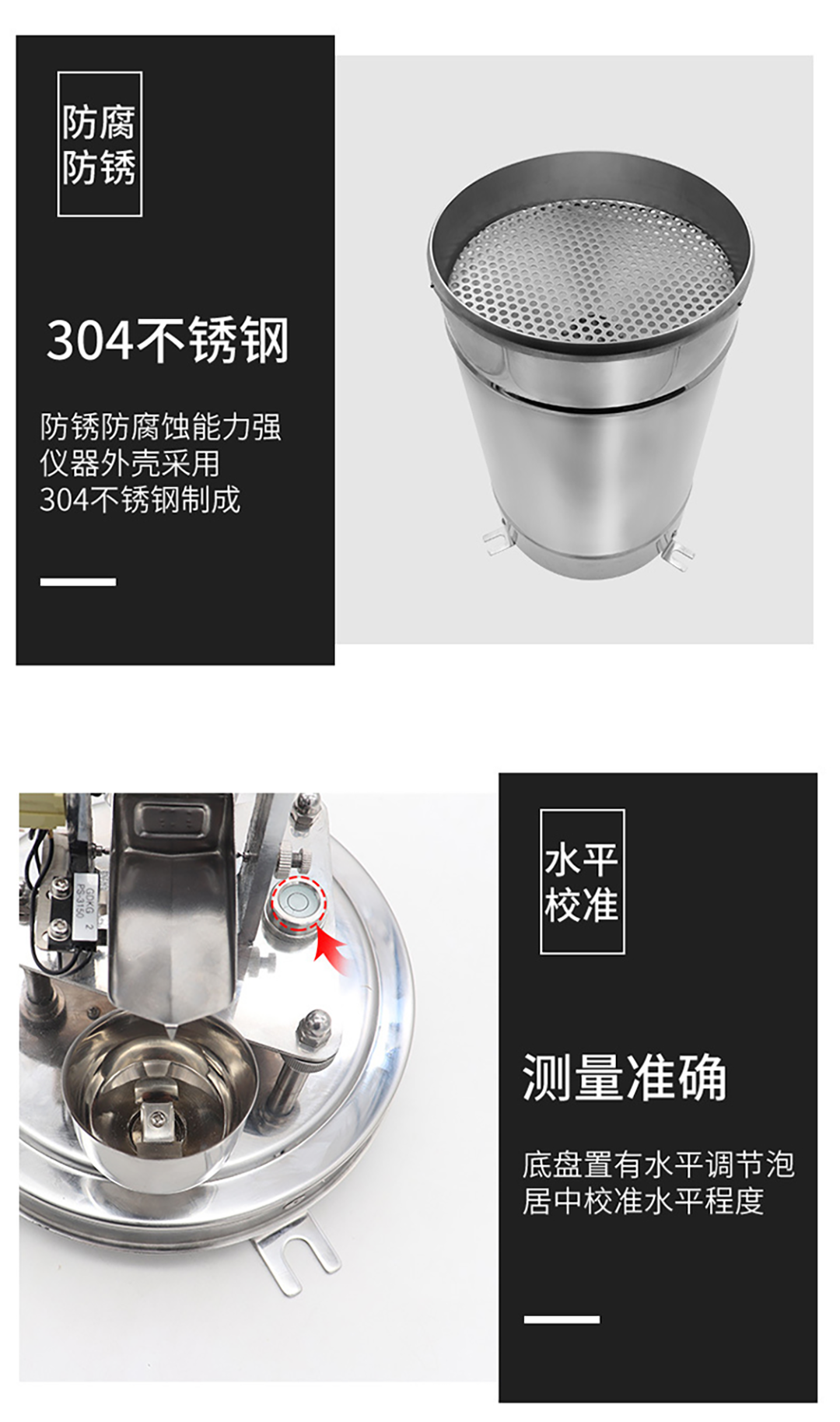

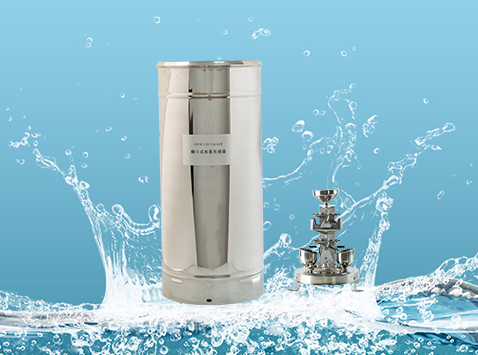

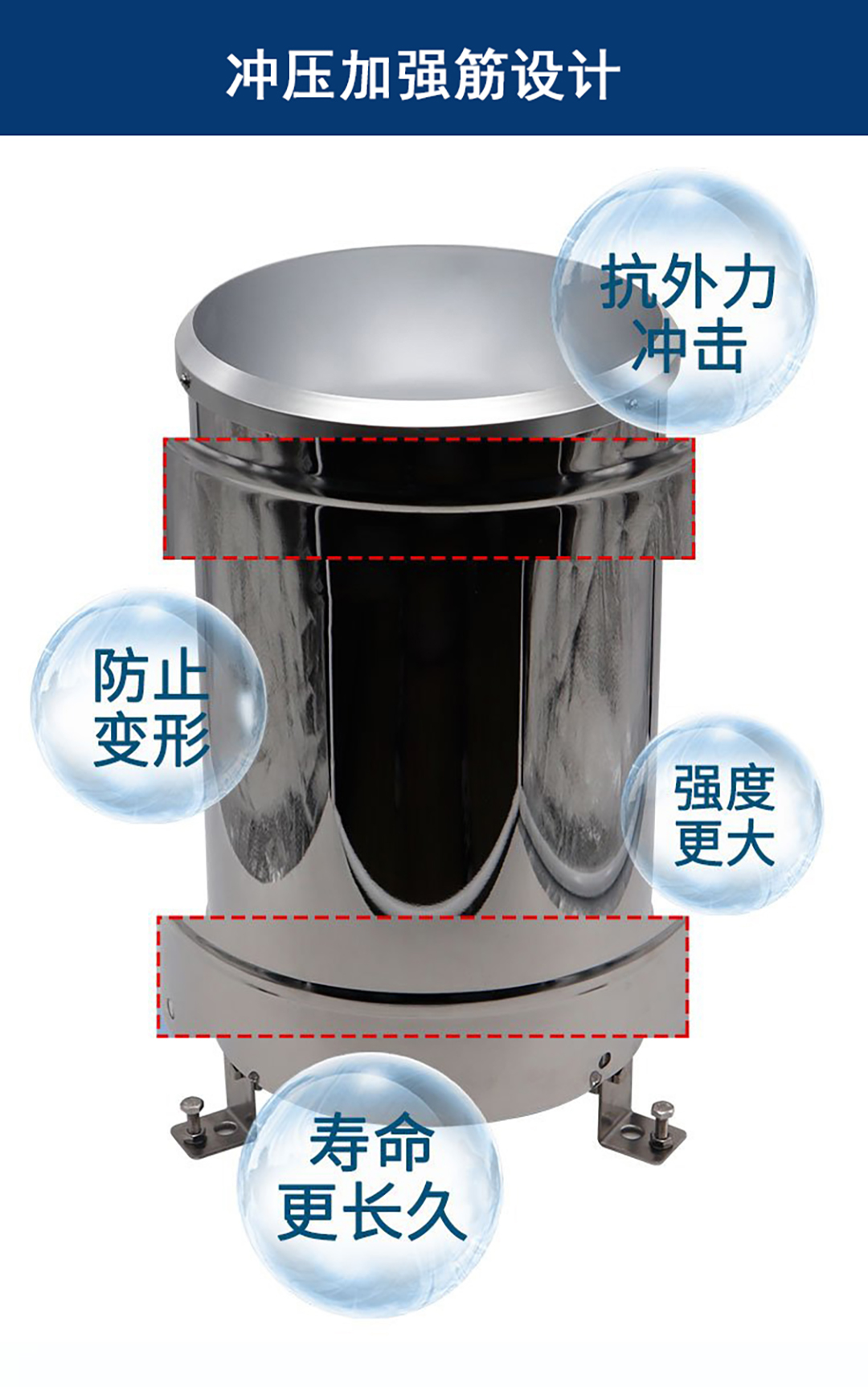

它是由不銹鋼外護罩、承水口、過濾網、漏斗、三角形工作平臺、永久磁鋼、干式舌簧管、寶石軸承螺釘、六角鎖緊螺母、翻斗部件、限位螺釘、圓鎖緊螺母、支架、底座、底腳、水準泡、調平螺釘、電纜護套、接線端子、備份干式舌簧管等主要部分所組成。

承水口收集的雨水，經過裝在承雨口大漏斗上的過濾網，注入計量翻斗——翻斗是用模具加工成型的，用中間隔板分成兩個等容積的三角斗室。它是一個機械雙穩態結構，當一斗室接水時，另一斗室處于等待狀態。當所接雨水容積達到預定值（6.28、15.7、31.4ml）時，由于重力作用使自己翻倒，處于等待狀態，另一斗室處于接雨水的工作狀態。當其接水量達到預定值時，又自己翻倒，處于等待狀態。在翻斗側壁上裝有永久磁鋼，它隨翻斗翻動時從干式舌簧管旁掃描，使兩個干式舌簧管輪流通斷。即翻斗每翻倒一次，干式舌簧管便送出一個開關信號（脈沖信號）。這是對于雙干式舌簧管而言；而單干式舌簧管平時處于斷開，只有在翻斗翻動，磁鋼掃描干式舌簧管時的瞬間才閉合。

這樣翻斗翻動次數用磁鋼掃描干式舌簧管通斷送出脈沖信號計數，每記錄一個脈沖信號，便代表地面有0.2、0.5、1.0毫米深的降水，實現降水遙測的目的。
